靜態混合器

當前位置：首頁 - 靜態混合器
BWXR靜態混合器
發布時間：2021-1-18 9:38:32  閱讀：1342 次

詳細描述

SR型靜態混合器的內部單元由互相交叉的橫條組成，橫條與管殼的軸線成45度。SR型的混合效果介于SV型和SK型之間，分化過程時能使液滴分散到2-5um，用于一般的混合過程不均勻度系數a X x-2≤1%放大效應不大。

●SR型靜態混合器簡介:
SR型靜態混合器的內部單元由互相交叉的橫條組成，橫條與管殼的軸線成45度。SR型的混合效果介于SV型和SK型之間，分化過程時能使液滴分散到2-5um，用于一般的混合過程不均勻度系數a X x-2≤1%放大效應不大。

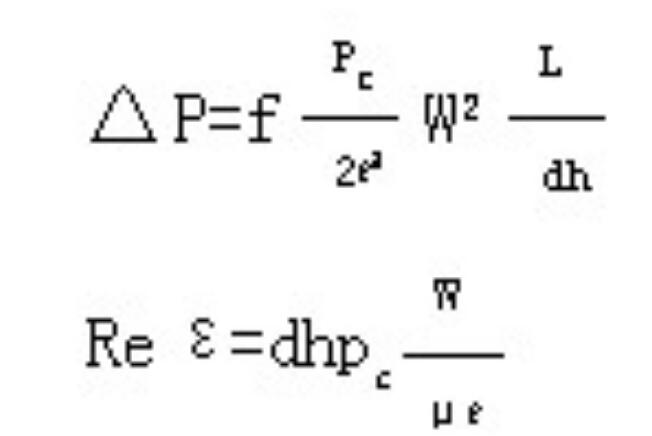

●SR型的壓力降計算:
SR型壓力降計算是以水力直徑為基準，并考慮空隙率的摩擦系數的影響。

●SR型雷諾數Reε和摩擦系數f的關系表:


SR型
層流區 范圍 Reε＜23
關系式 f=285/Reε
過渡流區 范圍 13＜Reε＜70
關系式 f=74.7Reε-0.478
湍流區 范圍 70＜Reε＜2000
關系式 f=22.3Reε-0.194
完全湍流區 范圍 Reε＞2000
關系式 f=5.11

●SR型常用規格:
標準的SK型其水力直徑是混合器直徑的1/4，規格的表示方法與SV型相同，即分隔前的數字表示水力直的數字表示公稱直徑。下面給出的是部分常用規格，表中所列參考流量是指普通粘度液體相混合時的流量，不適用于氣體。對氣體、高粘度液體和氣/液體系需要另經專門的設計計算。

●SR型用途:
適用于化工、石油、油脂等行業，粘度≤106厘泊或伴有高聚物介質的混合，同時進行傳熱、混合和傳熱反應的熱交換器，加熱或冷卻粘性產品等單元操作。

●SR型結構圖:


●SR型技術參數:


規格 Dg dh L Q
SR-12.5/50 50 12.5 500 3.5-7.0
SR-16.25/65 65 16.25 1000 6-12
SR-20/80 80 20 1000 9-18
SR-25/100 100 25 1000 14-28
SR-31.25/125 125 31.25 1000 22-44
SR-37.5-150 150 37.5 1000 30-60
SR-50/200 200 50 1000 56-110
SR-62.5/250 250 62.5 1000 88-176
SR-75/300 300 75 1000 125-250
SR-87.5/350 350 87.5 1000 173-346
SR-100/400 400 100 1000 226-452
SR-125/500 500 125 1000 353-706

●SR型應用實例:
典型應用--高聚物混合；輕質酮苯脫蠟油；紙槳氯化漂白；原油注堿流程。

●SR型訂貨須知:
1、公稱壓力根據用戶工藝條件決定選用
2、材質：不銹鋼、碳鋼、鈦材、聚四氟、聚丙烯等
3、法蘭標準：與用戶連接片匹配，可提供配對法蘭
4、混合單元可設計制造成可抽式或固定式
5、每小時流量以水為標準.
